Распиновка разъемов ЭБУ Делфи...

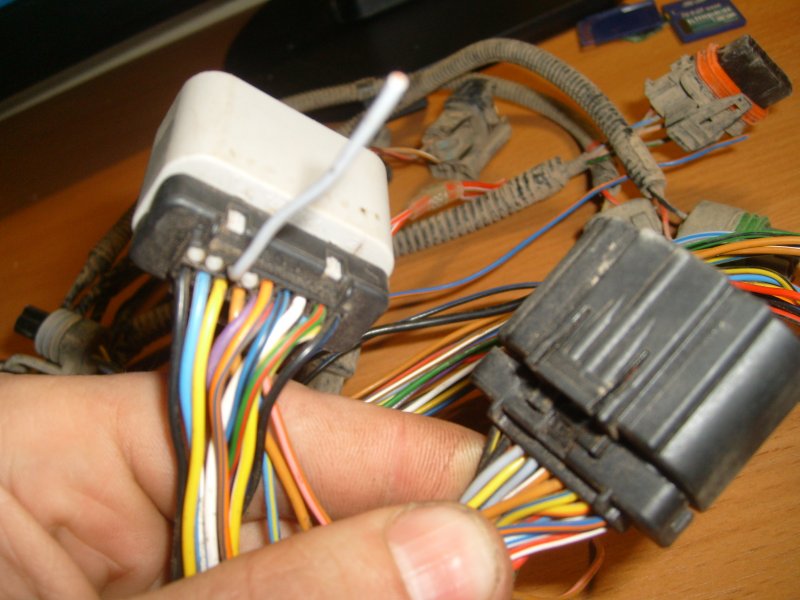

Серый разъем. (пометка – Цилиндр №1 – это задний цилиндр, а №2 – это передний цилиндр)
1) На 4 пин регулятора холостого хода
2) Контроль включения реле бензонасоса (+ бензонасоса после реле)
3) На 16 пин панельки (- на лампу checkengine)
4) На 3 пин датчика кислорода 2 цилиндра
5) На 2 пин датчика кислорода 2 цилиндра
6) Сигнал на 4 пин панельки (тахометр)
7) Can шина
8) Can шина
9) Масса
10) Управляющий минус на катушку зажигания 2 цилиндра
11) На 3 пин регулятора холостого хода
12) На 2 пин регулятора холостого хода
13) На 1 пин регулятора холостого ход
14) Глушение двигателя (при замыкании и удержании данного выхода на массу двигатель глохнет через 3 секунды)
15) Не используется
16) Отсечка (при замыкании и удержании данного выхода на массу появляется отсечка двигателя 5500 оборотов)
17) Не используется
18) Не используется

Черный разъем.
1) Управляющий минус на катушку зажигания 1 цилиндра
2) Масса
3) K-line шина (диагностическая, уходит на разъем диагностики)
4) На 3 пин датчика коленвала
5) Управляющий минус на форсунку 1 цилиндра
6) Управляющий минус на форсунку 2 цилиндра
7) На 3 пин датчика кислорода 1 цилиндра
8) На 3 пин датчика абсолютного давления и температуры входящего воздуха MAP
9) Управляющий минус на запуск реле бензонасоса
10) Масса к датчикам инжектора
11) На 1 пин датчика абсолютного давления и температуры входящего воздуха MAP
12) На 3 пин датчика положения дроссельной заслонки
13) На 2 пин датчика коленвала
14) На 1 пин датчика температуры
15) «+» питание после поворота ключа с главного реле
16) Питание датчиков положения дроссельной заслонки и MAP (+5 вольт)
17) На 2 пин датчика кислорода 1 цилиндра
18) «+» постоянно присутствующее питание с блока предохранителей

Электросхема -тут

Делфи-мануал - тут
