Самая простая и быстрая проверка целостности обмоток ротора магнето -

Снять фишку от генератора к реле-регулятору и прозвонить контакты фишки - на корпус... Если звонится- значит катушки замыкают на массу.

Если же замыкания на массу найти не удается, но заряда нет - можно понять какая катушка вышла из строя:

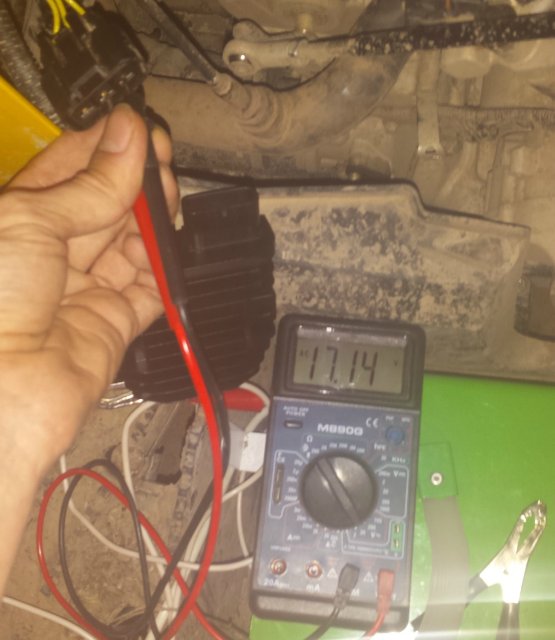

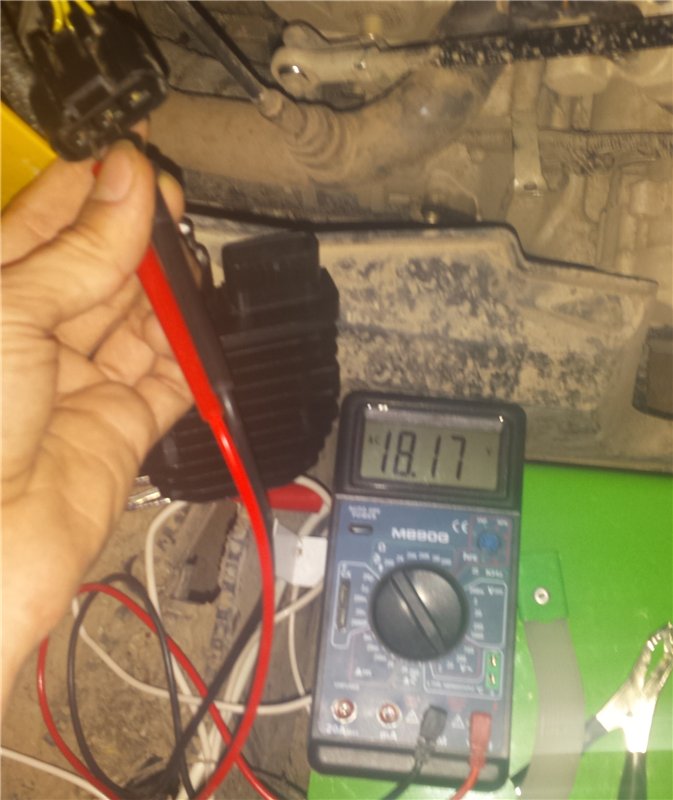

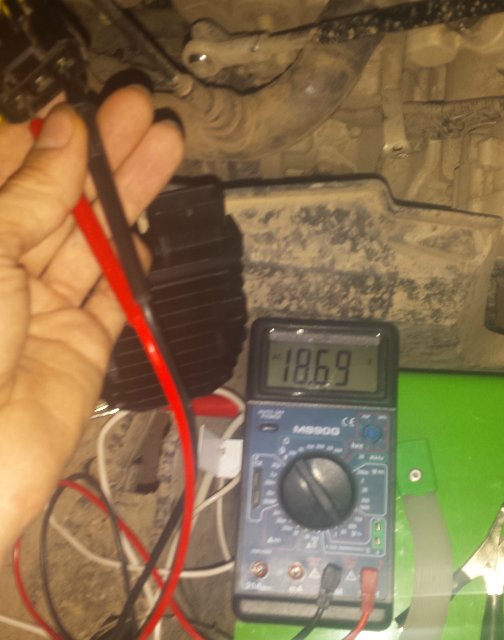

Ставим мультиметр на измерение переменного тока и гуляем по контактам)
Все показания на одном уровне и соответствуют норме. Снимал на ХХ, (ибо держать щупы тестера, газовать нажимая головой на курок, и фокусироваться -сложновато) но там все тоже ровненько !Но смотрим последнее фото там где фигурирует 3-й Пин!.

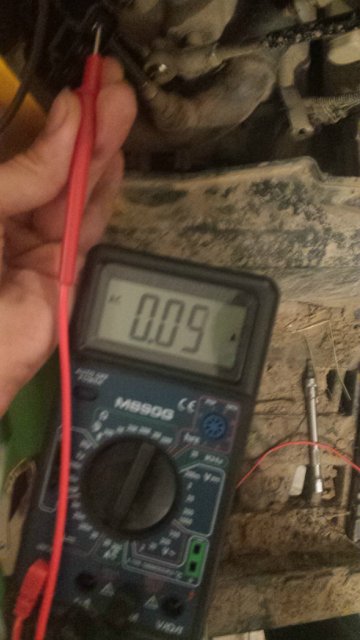

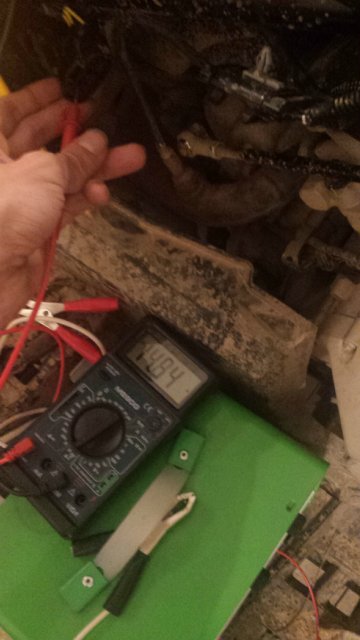

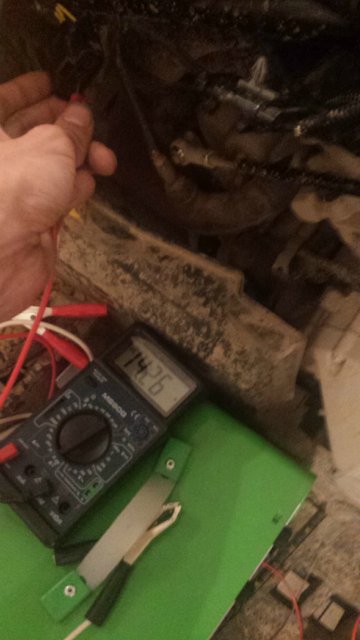

Замер силы тока генератора. Помним, что замеры выполняются в "разрыв провода" в моем случае от клеммы гены , до реле регулятора. в приведенном случае одна обмотка умерла.. смотрим последнее фото там где фигурирует 3-й Пин!.
